反擊式打砂機工作原理及圖片大全_型號和技術參數

發布者:武永蘭 發布:2024-08-12 15:01:28 更新:2024-08-12 15:03:28
工廠直供,價格優惠享不停! 如果您想了解我們的產品,歡迎點擊咨詢 在線咨詢了解產品

反擊式打砂機也稱反擊式制砂機,根據工作原理命名的,利用反擊破碎的原理對物料進行粉碎,主要用于冶金、化工、建材等領域,中硬度及軟石料進行中/細碎加工,結構簡單、生產能力大,使用壽命長、環保節能,下面帶大家詳細了解這款產品。

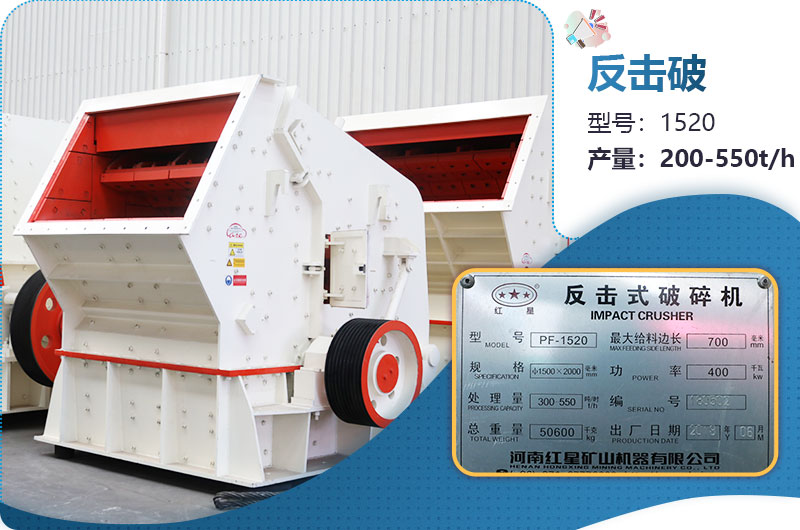

反擊式打砂機圖片

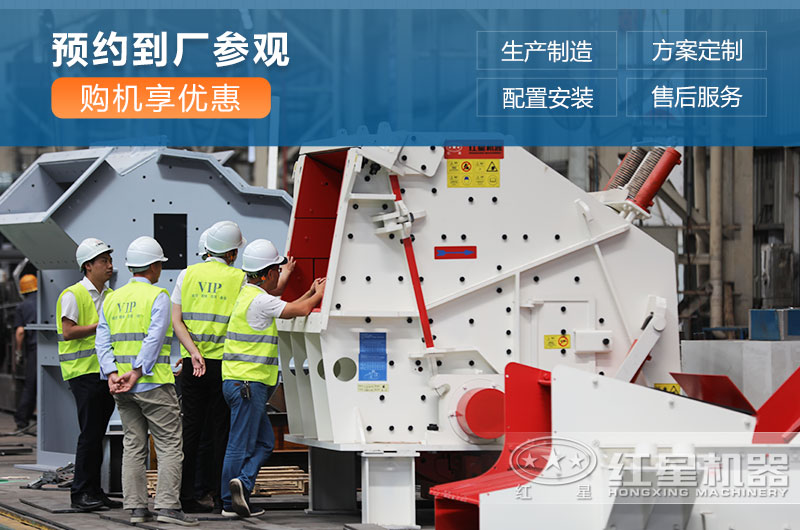

反擊式打砂機圖片

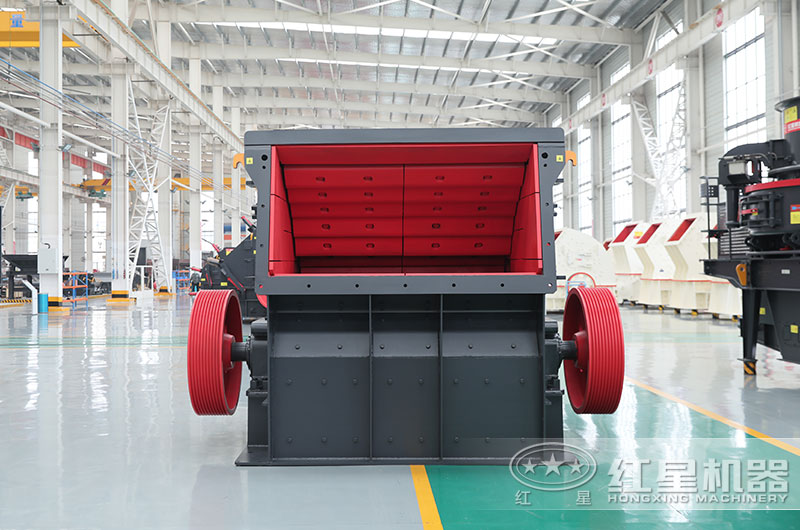

反擊式打砂機圖片

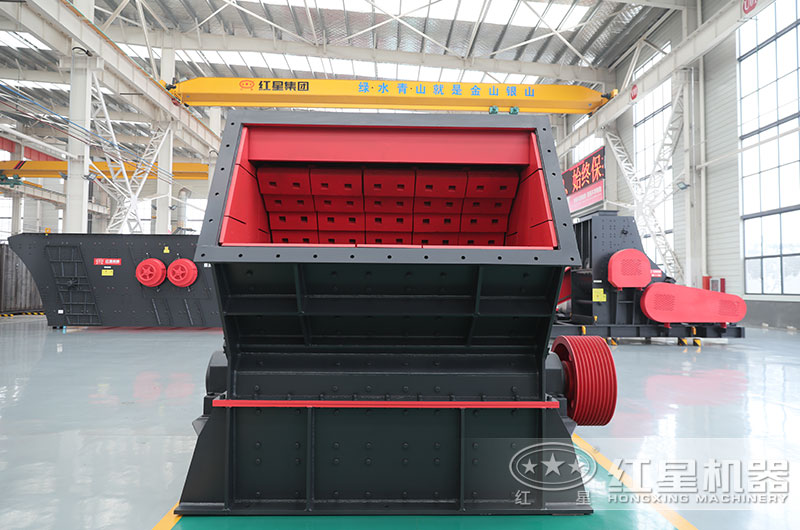

反擊式打砂機圖片

一、反擊式打砂機工作原理及結構

反擊式打砂機結構主要有彈簧、欄桿、前反擊架、后反擊架、反擊襯板、方鋼、反擊襯板螺栓、翻蓋裝置、主軸、板錘、轉子架、襯板、鎖緊塊、壓緊塊等組成,結構簡單、設備體積小,重量輕、維修方便。

在電動機的帶動下,轉子高速旋轉,進入板錘作用區,與轉子上的板錘撞擊破碎,被拋向反擊裝置上再次破碎,又從反擊襯板上彈回到板錘作用區重新破碎,此過程重復進行,物料由大到小進入一、二、三反擊腔重復進行破碎,直到物料被破碎至所需粒度,由出料口排出。

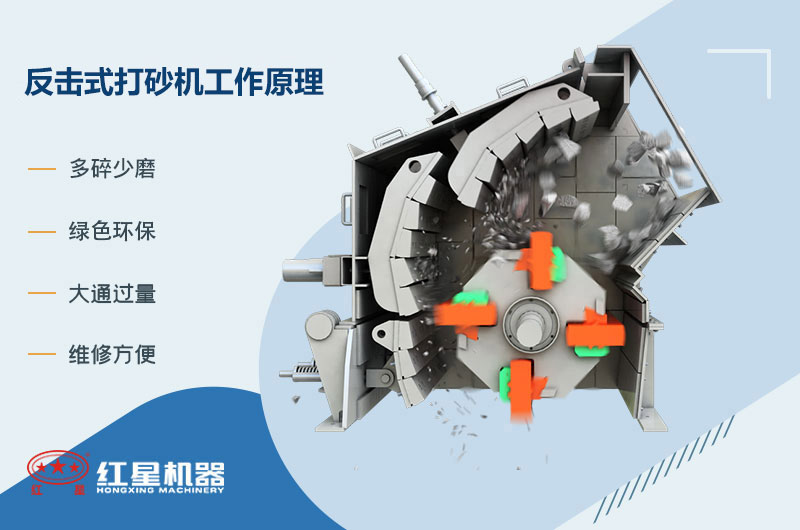

反擊式打砂機工作原理

二、反擊式打砂機型號和技術參數

反擊式打砂機目前有16種型號,每小時產量30-2000噸,可以處理粒度800毫米以下各種石料,分PF反擊破、CI反擊破系列,可根據物料、產量、規模等,來合理選擇,具體反擊式打砂機型號和技術參數如下表。

型號 規格
(mm)
進料口尺寸
(mm)
最大進料粒度
(mm)
處理能力
(t/h)
電機功率
(kw)
外形尺寸
(長×寬×高)
(mm)
PF-1007 Φ1000×700 400×730 300 30-70 4P   37-45 2330×1660×2300
PF-1010 Φ1000×1050 400×1080 350 50-90 4P   45-55 2370×1700×2390
PF-1210 Φ1250×1050 400×1080 350 70-130 6P   110 2680×2160×2800
PF-1214 Φ1250×1400 400×1430 350 80-180 6P   132 2650×2460×2800
PF-1315 Φ1320×1500 860×1520 500 100-280 6P   200 3180×2720×3120
PF-1320 Φ1300×2000 993×2000 500 140-380 6P   250 3220×3100×3120
PF-1520 Φ1500×2000 830×2040 700 200-550 4P   315-400 3959×3564×3330
PF-1820 Φ1800×2000 1260×2040 800 300-800 6P   630-710 4400×3866×4009

二級和三級反擊式破碎機技術參數

型號 最大給料粒度
(mm)
電機功率
(kw)
處理能力
(t/h)
外形尺寸
長 ×寬 ×高
CI1110 250 160 60-210 2826×2087×2285
CI1213 300 200 80-280 2903×2530×2411
CI1316 300 250 100-350 3320×2770×2535
CI1521 350 2×(200-250) 200-600 3450×3620×2770

初級反擊破碎機參數

型號 最大給料粒度
(mm)
電機功率
(kw)
處理能力
(t/h)
外形尺寸
長 ×寬 ×高
CI1313 600 200 100-480 2972×2560×2937
CI1415 600 250 120-600 2985×2790×3068
CI1620 800 2×(200-250) 220-900 4261×3480×3780
CI2023 800 2×500 400-2000 5151×4424×4712

注:產量根據不同物料,進料粒度等因素其結果將有所不同

三、反擊式打砂機性能特點

重型化的轉子和腔型設計,轉速和功率合理匹配,滿足不同應用選擇。

可選裝第三反擊架,使成品粒型更優,呈立方體、無張力和裂縫、粉料少。

通過高強度機架結構使連接強度更高,并且重量輕、結構緊湊,方便安裝維護及運輸。

設備配有多種安全鎖止裝置,提高安全性的同時減小勞動強度。

船型板錘,牢靠的鎖緊結構,使板錘具有良好的抗沖擊、抗磨損性能并保持排料粒度穩定。

模塊化設計使得大部分易損件可互換,有效降低磨損件消耗,延長更換周期,減少配件庫存,節約成本。

反擊式打砂機工作現場圖片

反擊式打砂機工作現場圖片

四、反擊式打砂機價格多少?

對于反擊式打砂機來說,價格也不算很高,一般在幾萬到幾十萬元左右,但還是多少有些差距,因市場上廠家較多,在制造設備時所用原材料、設計、技術等會引起質量差異,所以也要注重實質性價比等方面。

河南紅星廠家現貨直接面向用戶,享受批發價優惠,具體反擊式打砂機價格,可在線詢價了解,經理一對一服務,根據需求確定型號和規格,也可按需設計,以及派技術人員到客戶方協助設計施工方案,指導客戶安裝調試,負責培訓操作人員,期待為您服務!
