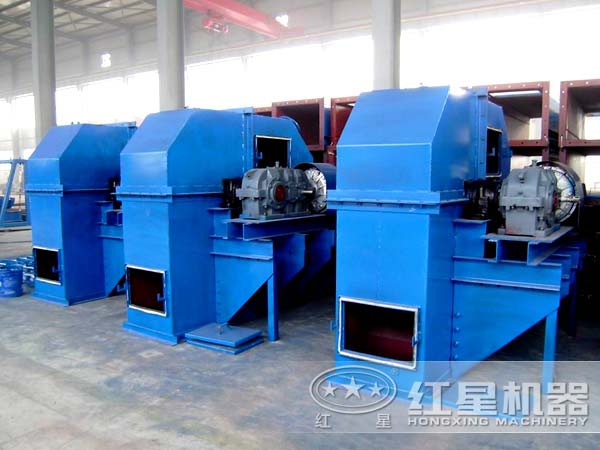

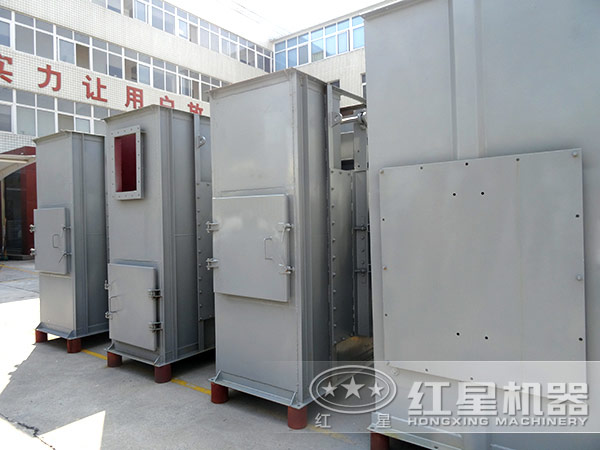

斗式提升機由運行部分(料斗與牽引膠帶帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成,適用于向上輸送松散密度ρ<1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。

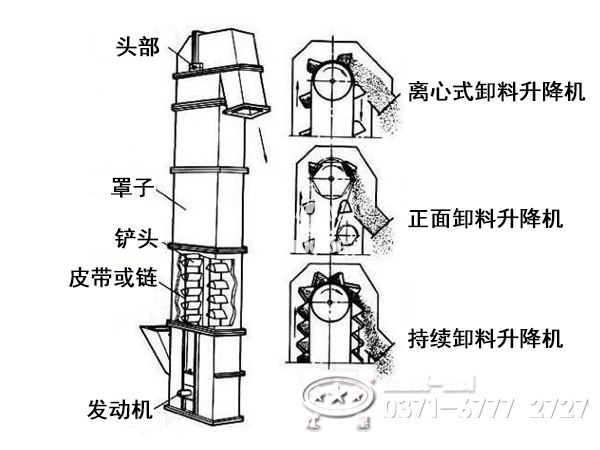

料斗把物料從下面的儲藏中舀起,隨著輸送帶或鏈提升到頂部,繞過頂輪后向下翻轉, 斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶,裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈,上或下面有一對傳動鏈輪,下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼,以防止斗式提升機中粉塵飛揚。

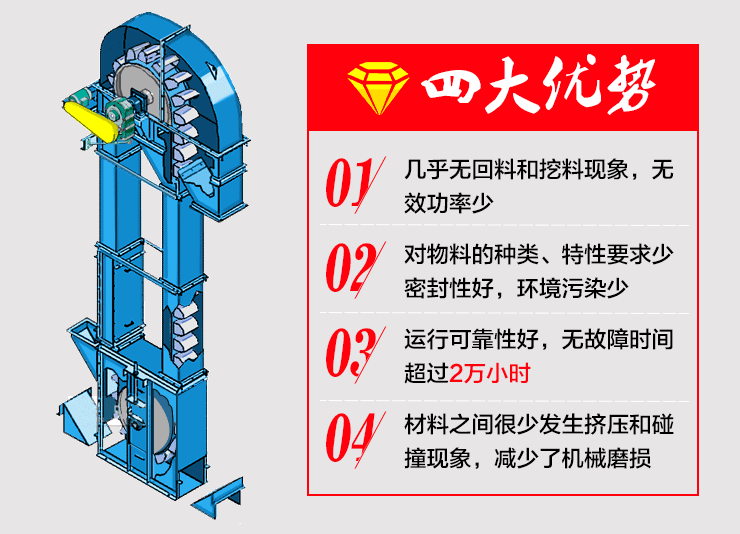

磨損少、使用性能好
本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。斗式提升機驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置,在物料提升時幾乎無回料和挖料現象,因此無效功率少。
運行可靠、使用壽命長
斗式提升機運行可靠性好,先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。
提升范圍廣、環境污染少
河南紅星斗式提升機提升范圍廣,這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少。
斗式提升機性能優勢
1.本機在工作過程中應有固定人員看管。看管人員必須具有一般技術常識及對本機性能熟悉者。
2.斗式提升機的使用(所輸送物料的特性、工作條件、輸送量等)應嚴格遵守本說明書的一切規定。
3.使用單位對本機應制訂《設備維護、檢修安全操作規程》交看管人員遵守。看管人員必須有交接班制度,認真檢查提升機各部工作情況。
4.應有固定的給料裝置向機內均勻給料。給料裝置的給料能力應在本說明書“提升機主要技術規范”所列的輸送量范圍內,不得給料過多而使下部區段被輸送物料阻塞。
5.斗式提升機在工作時,所有門必須完全關閉。在上、下部區段及經常打開的檢視門處應安設適當的照明設備。工作過程中發生故障,必須立即停止運轉,消除故障。如有不宜立即消除的缺陷,但對工作又無過大的影響,應作記載待檢修時消除。
6.看管人員應經常檢查各部分的工作情況,且一定要禁止在運轉時對本機的運動部分進行清掃和修理。 下部區段的螺旋拉緊裝置應調整適宜,保持膠帶具有正常工作的張力。看管人員應經常觀察料斗膠帶的工作情況,損壞的料斗應拆除。
7.看管人員看管斗式提升機主要在于觀察其工作狀態、清掃、潤滑以及檢查調整等零星工作。
8.本機必須在空載下起動,卸料完畢后停車。
9.提升機除在使用過程中保持正常潤滑(潤滑部位、方法、周期及材料等列于表1)及拆換損壞的零件外,檢修時必須消除在使用中記載的缺陷,拆除損廢零部件及更換潤滑油。使用單位可根據提升機工作條件制定檢修周期。
環鏈膠帶提升機技術參數
規格 | 最大提升高度 (m) |
輸送量 (m³/h) |
物料最大塊 (mm) |
斗距 (mm) |
電機功率 (kw) |
TH160型 | 25 | 7-12 | 15-20 | 400 | 3-4 |
TH200型 | 28 | 8-15 | 20-30 | 500 | 3-5.5 |
TH250型 | 30 | 10-25 | 25-35 | 500 | 4-7.5 |
TH300型 | 30 | 25-35 | 30-40 | 500 | 5.5-11 |
TH315型 | 40 | 30-40 | 35-45 | 512 | 5.5-15 |
TH400型 | 40 | 45-60 | 40-55 | 512 | 11-22 |
TH500型 | 40 | 65-80 | 50-60 | 512 | 15-30 |
TH630型 | 40 | 100-120 | 60-65 | 688 | 18.5-37 |
TH800型 | 40 | 130-150 | 65-75 | 920 | 22-45 |
鋼絲膠帶提升機技術參數
規格 | 最大提升高度 (m) |
輸送量 (m³/h) |
物料最大塊 (mm) |
斗容 (L) |
電機功率 (kw) |
TDG160型 | 80 | 34 | 0-20 | 2.6 | 2.2-11 |
TDG200型 | 80 | 45 | 0-25 | 4.1 | 3-15 |
TDG250型 | 80 | 71 | 0-30 | 6.5 | 5.5-22 |
TDG315型 | 80 | 101 | 0-35 | 10 | 7.5-30 |
TDG400型 | 80 | 158 | 0-40 | 16 | 15-45 |
TDG500型 | 80 | 218 | 0-45 | 25 | 18.5-55 |
TDG630型 | 80 | 345 | 0-50 | 40 | 30-90 |
TDG800型 | 80 | 491 | 0-50 | 61 | 45-132 |
板鏈提升機技術參數
規格 | 最大提升度 (m) |
最大提升量 (m³/h) |
允許占百分比 (%) |
節距 ( mm) |
電機功率 (kw) |
||||
10 | 25 | 50 | 75 | 100 | |||||
物料最大塊(mm) | |||||||||
NE15 | 40 | 16 | 65 | 50 | 40 | 30 | 25 | 101.66 | 1.5-4 |
NE30 | 59 | 31 | 90 | 75 | 58 | 47 | 40 | 152.4 | 2.2-7.5 |
NE50 | 62 | 60 | 90 | 75 | 58 | 47 | 40 | 152.4 | 3-15 |
NE100 | 58 | 110 | 130 | 105 | 80 | 65 | 55 | 200 | 7.5-30 |
NE150 | 65 | 170 | 130 | 105 | 80 | 65 | 55 | 200 | 11-37 |
NE200 | 73 | 220 | 170 | 135 | 100 | 85 | 70 | 250 | 18.5-75 |
NE300 | 61 | 320 | 170 | 135 | 100 | 85 | 70 | 250 | 22-75 |
NE400 | 47 | 420 | 205 | 165 | 125 | 105 | 90 | 300 | 45-90 |
NE500 | 58 | 500 | 240 | 190 | 145 | 120 | 100 | 300 | 45-132 |
