SC單缸圓錐破碎機是我公司引進美國技術、結合中國金屬材料的性能為滿足發展中國家的需求而設計的一種比較先進的圓錐破,其外形非常的簡潔緊湊,因為通過底部單缸的特殊設計結構,完成了排料口直接調節、預防過鐵、清腔的三個重要功能。因此,單缸圓錐破碎機沒有外掛的排料口調節機構,也沒有外部液壓缸或者彈簧的防過鐵裝置,整體外形結構簡單緊湊。

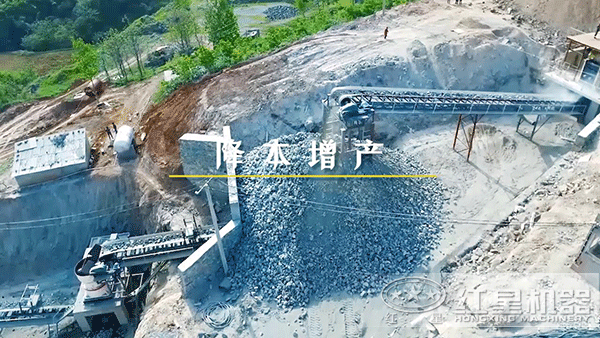

河南客戶SC單缸圓錐破碎機工作視頻

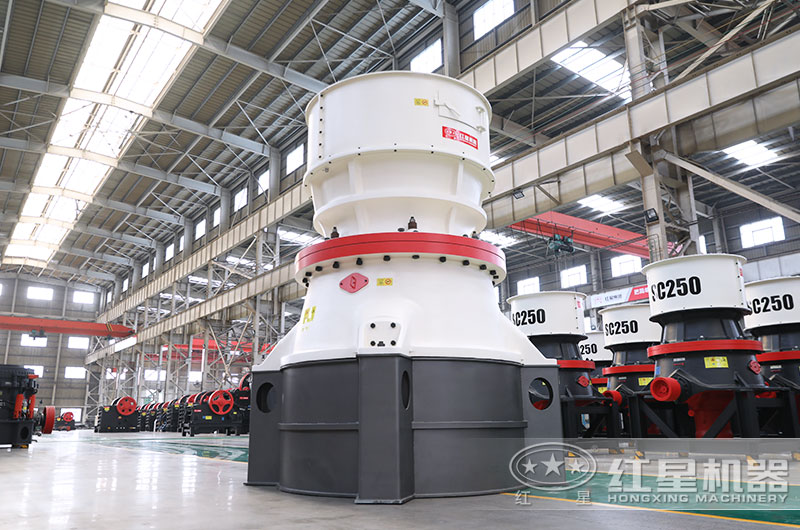

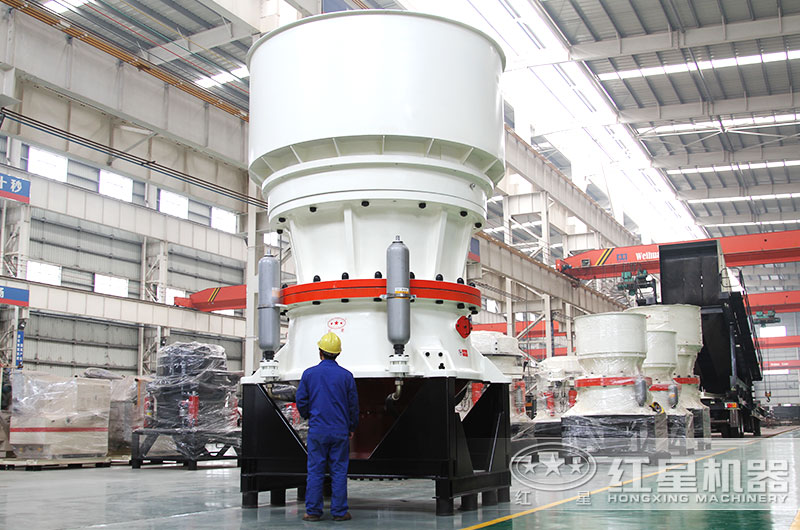

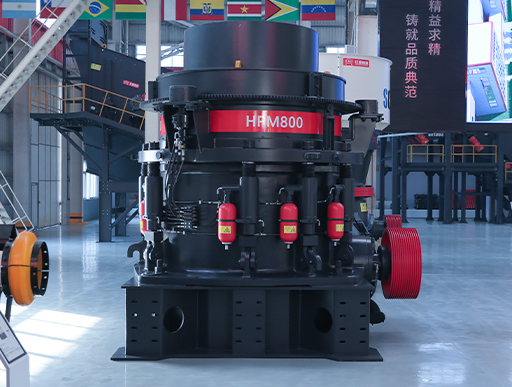

SC單缸圓錐破碎機圖片

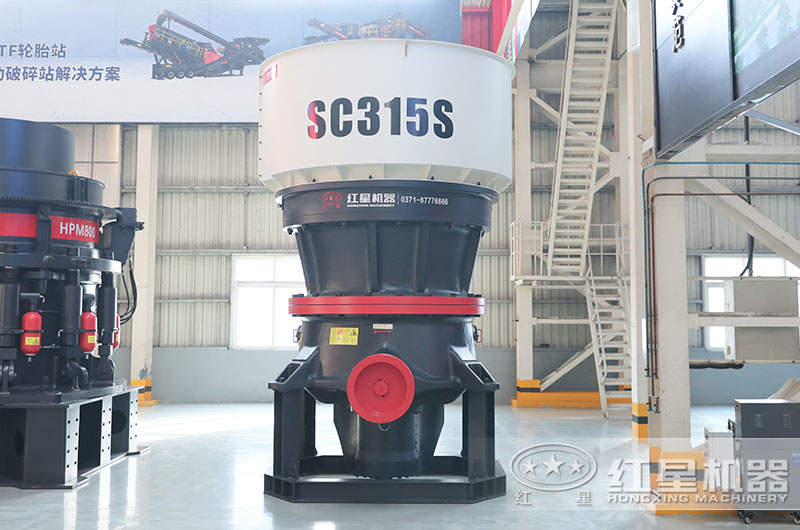

單缸圓錐破碎機圖片

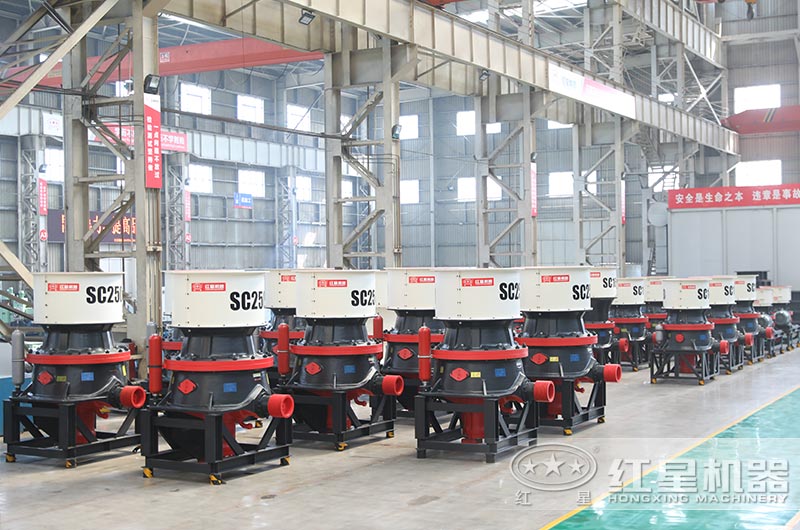

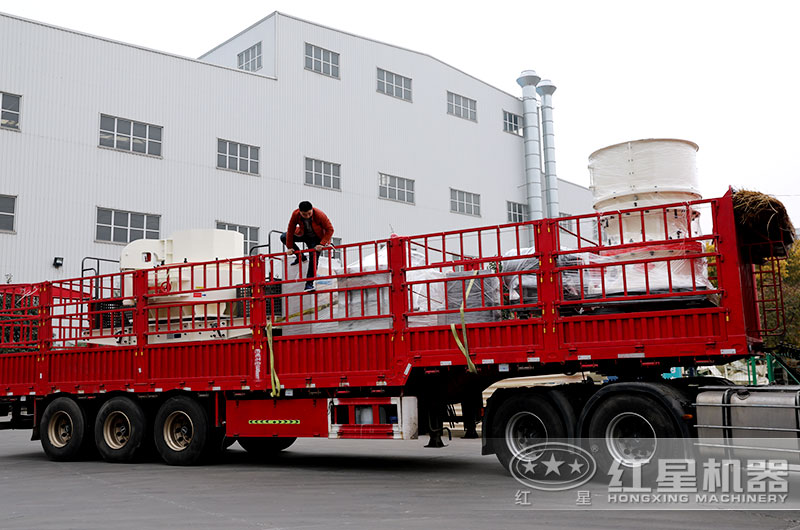

紅星單缸圓錐破碎機廠家現貨供
設備工作時,電機帶動破碎機的小齒輪,小齒輪帶動大齒輪,大齒輪組件(大齒輪、大齒輪架、偏心鋼套)帶動偏心套組件(偏心缸套、偏心銅套)和主軸組件(主軸、內錐、內錐襯板)以理論垂直線為中心,在銅襯套內公轉,主軸組件在偏心銅套內以主軸的中心線可以實現自轉。空機運行的時候,偏心套組件“抱著”主軸組件和隨大齒輪一同公轉,當物料加入到破碎腔后,主軸總成(主軸、內錐)在物料的阻力下在偏心銅套內緩慢的自轉。內錐的運行軌跡看起來是在破碎腔內來回擺動,同時緩慢的旋轉。物料被擺動的內錐擠壓破碎。支撐套與架體連接處靠液壓缸壓緊,當破碎機內落入金屬塊等不可破碎物體時,單缸的動錐由底部液壓活塞托起,起到排放口調整和過鐵保護、反復起落排除堵礦的作用。

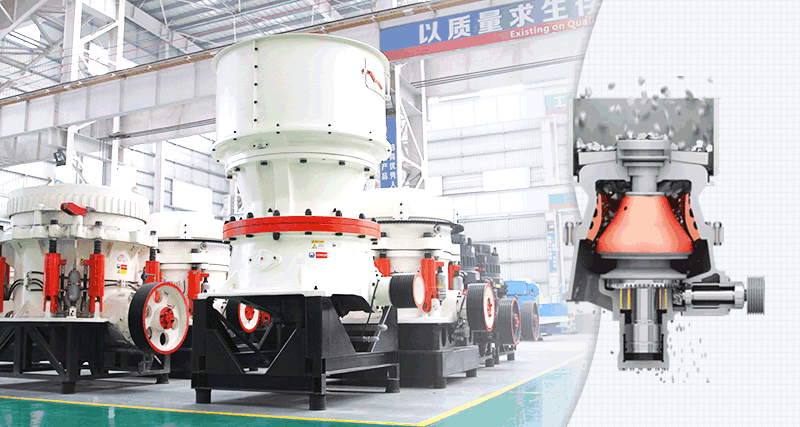

SC單缸圓錐破碎機工作模擬動圖
1、多種腔型結合沖程,使得單杠圓錐破碎機在適用能力方面更強,可適應多種粒度生產需求。
2、采用層壓破碎原理,成品粒形好,成品中立方體所占的比例明顯增高,針片狀石子減少;
3、單杠液壓圓錐破碎機在設計中采用注銷壓調整排礦口,可及時、方便的調整排礦口,使破碎機在擠滿給料狀態下工作,降低易損件的消耗,降低運營成本。
4、先進液壓技術的引用,可有效實現單缸圓錐破碎機過載保護的功能,操作更安全。
5、全自動控制系統采用PLC+觸摸屏的控制模式,實時監控溫度、壓力、電流等核心參數,并進行自動控制,保證安全運行。

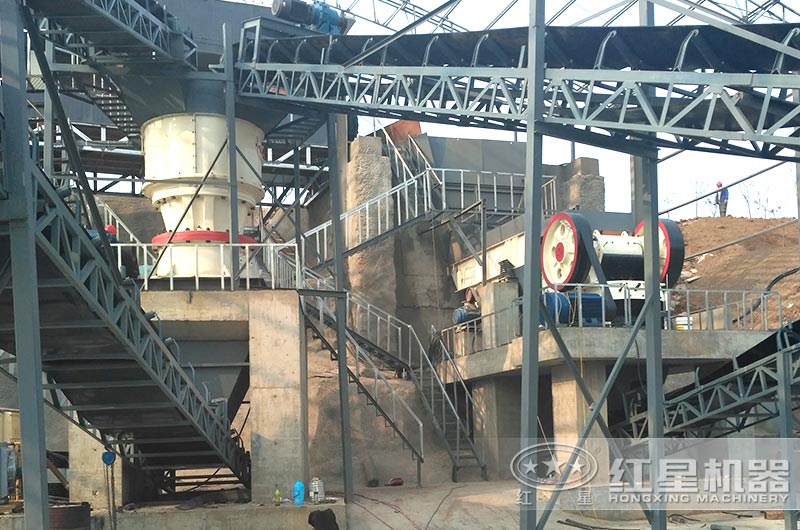

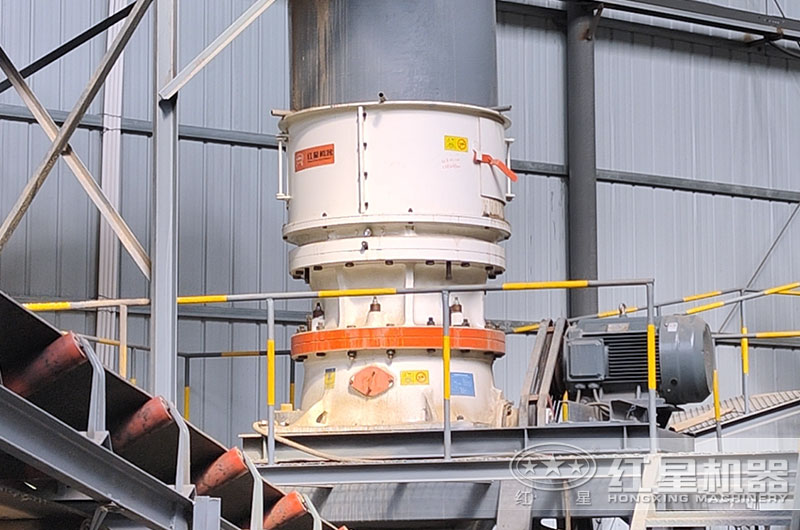

浙江客戶SC單缸圓錐破碎機工作現場

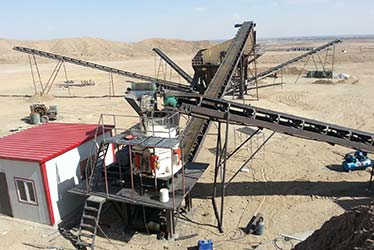

河北客戶生產現場圖片
單缸圓錐破碎機相對屬于偏中大型設備,從市場上報價行情來看,并沒有統一標準,通常達到幾十到一兩百萬左右,看試比較高,但是其實相對來說,是比較經濟實惠的,因其不僅產量高,成品粒型好,而且節省人力、降低成本。
SC單缸圓錐破碎機價格多少?已經理提供為準,歡迎在線咨詢了解,享現貨福利,同時河南紅星是致力于礦山機器研發、生產與銷售、服務等大型股份制企業,有嚴格質檢流程,確保質量及產量,還能就近參觀考察客戶現場。
SC單缸圓錐破中碎系列技術參數:
型號 | 腔型 | 給料口尺寸 (mm) | 最大進料尺寸 (mm) | 最小排料口尺寸 (mm) | 電機功率 (kw) | 處理能力(t/h) |
SC100S | C1 | 240 | 175 | 22 | 90 | 85-170 |
C2 | 200 | 160 | 19 | 70-130 | ||
SC160S | C1 | 360 | 290 | 25 | 160 | 125-345 |
C2 | 300 | 240 | 22 | 108-305 | ||
SC250S | C1 | 450 | 360 | 35 | 250 | 265-524 |
C2 | 400 | 320 | 29 | 225-448 | ||
SC315S | C1 | 560 | 450 | 41 | 315 | 349-1050 |
C2 | 500 | 400 | 38 | 318-892 | ||
SC450S | C1 | 600 | 480 | 44 | 450 | 498-1500 |
C2 | 480 | 385 | 41 | 454-1274 |
SC單缸圓錐破細碎系列技術參數:
型號 | 腔型 | 給料口尺寸 (mm) | 最大進料尺寸 (mm) | 最小排料口尺寸 (mm) | 電機功率(kw) | 處理能力 (t/h) |
SC100 | F1 | 150 | 120 | 10 | 90 | 45-135 |
F2 | 90 | 70 | 10 | 43-118 | ||
F3 | 50 | 40 | 6 | 25-40 | ||
SC160 | F1 | 200 | 160 | 13 | 160 | 69-215 |
F2 | 115 | 90 | 10 | 57-184 | ||
F3 | 75 | 60 | 8 | 70-90 | ||
SC250 | F1 | 240 | 190 | 16 | 250 | 116-396 |
F2 | 140 | 110 | 13 | 97-346 | ||
F3 | 70 | 55 | 9 | 90-251 | ||
SC315 | F1 | 275 | 220 | 32 | 315 | 177-662 |
F2 | 215 | 170 | 29 | 209-643 | ||
F3 | 175 | 140 | 29 | 162-552 | ||
F4 | 85 | 70 | 19 | 175-325 | ||
SC560 | F1 | 300 | 240 | 22 | 560 | 448-1512 |
F2 | 195 | 155 | 19 | 380-1373 | ||
F3 | 90 | 70 | 13 | 357-912 | ||
SC750 | F1 | 370 | 295 | 25 | 750 | 394-2181 |
F2 | 300 | 240 | 19 | 342-2020 | ||
F3 | 230 | 185 | 16 | 267-1814 | ||
F4 | 120 | 95 | 13 | 248-1165 | ||
F5 | 85 | 70 | 10 | 185-1170 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同
